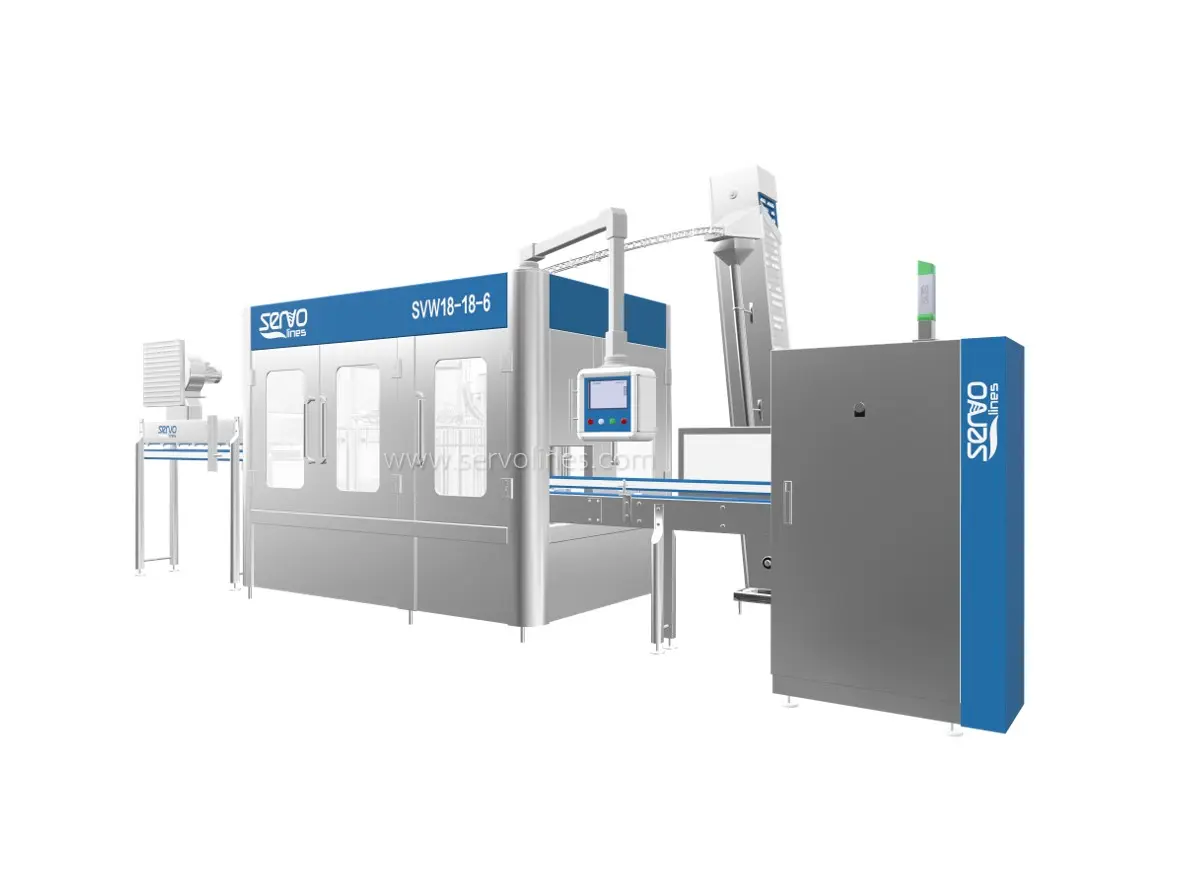

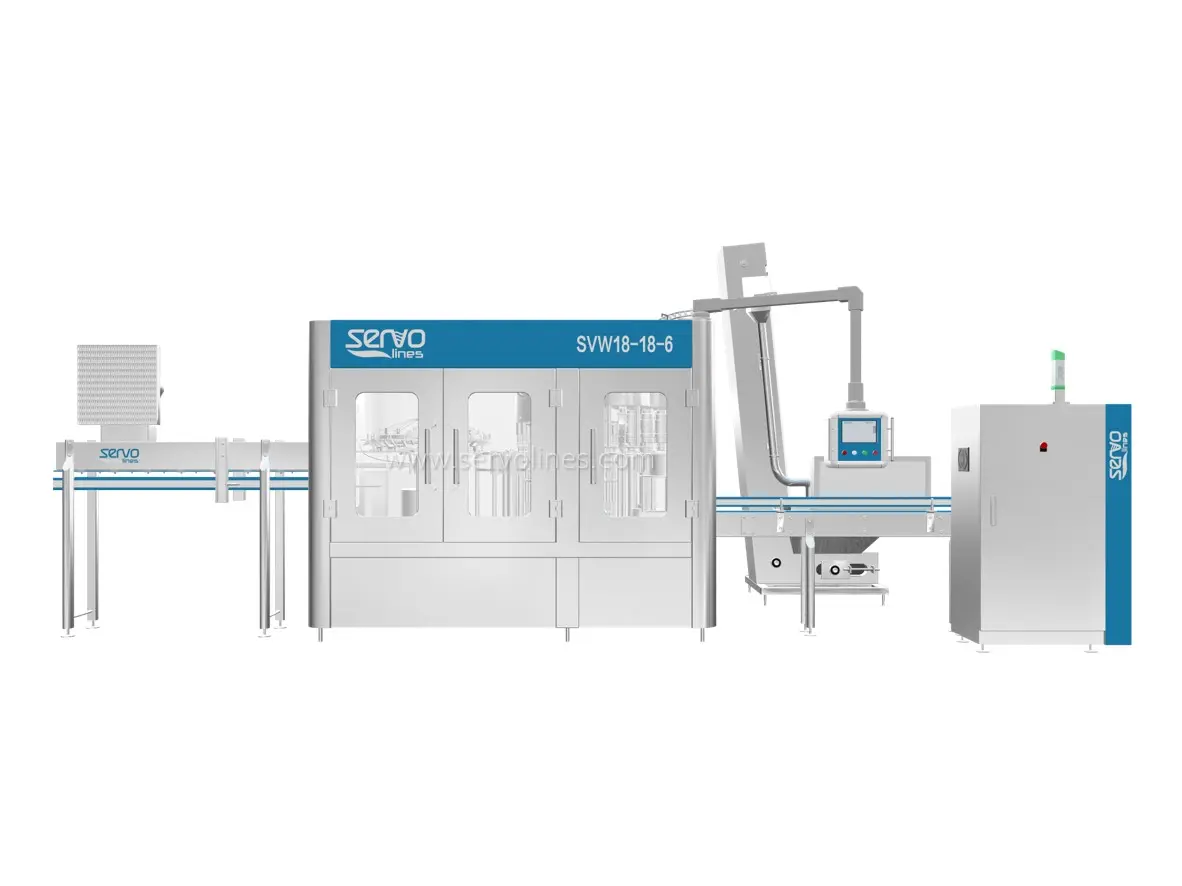

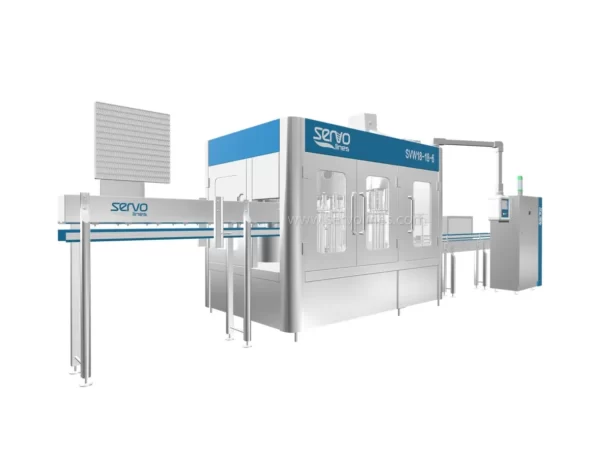

آلة تعبئة المياه 3 في 1 SVW24-24-8 10000-12000 زجاجة في الساعة
آلة تعبئة المياه 3 في 1
SVW24-24-8 10000-12000 زجاجة في الساعة
الميزات:
- تعمل هذه الآلة بشكل متكامل مع ناقل الهواء، حيث تمسك الزجاجات من العنق، مما يقلل من احتمالية سقوط الزجاجات أثناء عملية النقل.
- تستخدم لملء المشروبات الغازية في زجاجات PET وإغلاقها بأغطية لولبية.
- تجمع هذه الآلة بين ثلاث وظائف رئيسية:
- شطف الزجاجات الفارغة.
- ملء الزجاجات المشطفة.
- تغطية الزجاجات المعبأة.
محطة الشطف:
- جميع رؤوس الشطف مصنوعة من الفولاذ المقاوم للصدأ 304، بتصميم حقن رش المياه.
- ماسك زجاجات 304 مع وسادة بلاستيكية لضمان تقليل الاصطدامات أثناء الغسل، مما يوفر استهلاك الماء ويحسن النظافة.
- مضخات الغسيل من الفولاذ المقاوم للصدأ 304.
محطة التعبئة:
- فوهة تعبئة عالية الدقة، مزودة بتحكم بالإشارة المتغيرة عبر PLC لضمان دقة التعبئة وانسيابها بثبات.
- جميع الأجزاء الملامسة للسوائل وخزان السائل مصنوعة من 304 الفولاذ المقاوم للصدأ، مع تشطيب مصقول لسهولة التنظيف.
- لا تعبئة بدون زجاجة.
محطة التغطية:
- نظام التغطية والتثبيت، رؤوس إغلاق كهرومغناطيسية مع وظيفة تصريف الضغط، مما يضمن تقليل اصطدام الزجاجات أثناء التغطية
- هيكل كامل من الفولاذ المقاوم للصدأ 304.
- لا تغطية بدون زجاجة.
قاعدة البيانات التقنية:
الموديل | SVW24-24-8 |
|---|---|
عدد الرؤوس | 24 شطف - 24 تعبئة - 8 تغطية |
السعة المستقرة | 10000-12000 زجاجة في الساعة |
المواد القابلة للتعبئة | مياه نقية / مياه ثابتة |
مادة الزجاجة | PET |
قطر الزجاجة | 50-110 ملم |
ارتفاع الزجاجة | 150-340 ملم |
حجم الزجاجة | 250-2000 مل |
دقة التعبئة | ≤±5 ملم |
وسط الغسيل | ماء معقم |
ضغط الشطف | 0.25-0.3 ميجا باسكال |
نوع التعبئة | تعبئة بالجاذبية |
درجة حرارة التعبئة | درجة حرارة عادية |
ضغط التعبئة | 0.15~0.35 ميجا باسكال |
نظام النقل | زجاجات فارغة: ناقل هوائي - زجاجات ممتلئة: سير ناقل |
الجهد الكهربائي | 380V |
إجمالي الطاقة | 12.5KW |
أبعاد الآلة | 3280×1740×2300 ملم |
وزن الآلة | 5500 كجم |
ملخص:
آلة تعبئة المياه 3 في 1 تقوم بشكل تلقائي بغسل الزجاجات وتعبئتها وتغطيتها، مما يجعلها مثالية لتعبئة المياه المعدنية أو النقية في زجاجات PET.
- أقصى قدرة إنتاجية: 14000 زجاجة/ساعة (لحجم 500 مل).
- المواد: الأجزاء المتصلة بالسائل مصنوعة من الفولاذ المقاوم للصدأ SUS 304 (درجة غذائية)، مع هيكل قيادة من A4 الفولاذ الكربوني المقسى.
- المزايا: تقنية إمساك الزجاجات تجعل عملية التعبئة مستقرة وموثوقة حتى في السرعات العالية، كما تتيح تغيير الزجاجات المختلفة بسهولة دون الحاجة لتغيير العديد من الملحقات.
- نظام تغذية الأغطية: تغذية تلقائية ونقل عبر الهواء.
- ماكينة التغطيه: تعتمد على هيكل نحاسي بالكامل، مما يمنحها عمرًا أطول بالمقارنة مع الماكينات التقليدية.
تكوين الآلة:
ناقل الهواء:
آلة تعبئة المياه SVW24-24-8
يستخدم خط نقل زجاجات PET الهوائي مراوح الطاقة الهوائية لتغذية الزجاجات الفارغة إلى آلة التعبئة. يتميز بكفاءة عالية وسرعة فائقة تتناسب مع خط التعبئة عالي السرعة، كما أن الضرر الذي يلحق بجسم الزجاجة ضئيل جدًا.
المواصفات:
الموديل | SVAC-I |
|---|---|
المادة | الفولاذ المقاوم للصدأ SUS304 |
الطول | 2 متر |
طريقة إدخال الزجاجات | مناولة الزجاجات عبر النقل الهوائي |
قوة المروحة | 0.75 كيلو واط لكل وحدة |
الميزات | نقل مستقر باستخدام التحكم التزامني بين السير الناقل والمحرك، مما يحافظ على حالة جيدة للزجاجات أثناء النقل: بدون سقوط، بدون انسداد، بدون توقف |
تصميم السير الناقل | يعتمد على نظام الوحدات، مما يتيح إمكانية تبديل المكونات بسهولة، الهيكل مضغوط، الضوضاء منخفضة، سهل التركيب والصيانة، ويوفر المرونة لتكييف نوع الزجاجة حسب السعة المختلفة |
تصميم التحكم الكهربائي | متقدم وعقلاني، يمكننا تصميم طرق التحكم واختيار المكونات الكهربائية وفقًا لتخطيط العميل لتحسين استقرار النقل |
مغذي الأغطية
آلة تعبئة المياه SVW24-24-8
المواصفات:
المادة | SS304 |
|---|---|
قوة المحرك | 0.75 كيلو واط |
الوزن | 240 كجم |
الأبعاد | 2700×700×3000 ملم |
الناقل المسطح
آلة تعبئة المياه SVW24-24-8
الميزات الرئيسية:
- يتم تخزين المنتجات التي تمت تعبئتها بواسطة آلة التعبئة على منصة التخزين المؤقت.
- بعد تغيير العلامات، تنتج آلة وضع العلامات الزجاجات المخزنة بسرعة عالية ثم تعود إلى سرعتها الطبيعية.
- عند تغيير علامات آلة وضع العلامات، لا يلزم إيقاف تشغيل آلة التعبئة وانتظارها.
- تصميم الناقل يعتمد على نظام الوحدات، مما يوفر مرونة في تبديل الأجزاء.
- الهيكل قوي، الضوضاء منخفضة، يسهل إصلاحه وصيانته.
- يمكن تجميعه وفقًا للسعات المختلفة وأشكال الزجاجات بمرونة.
- التصميم الكهربائي متقدم ومعقول، مما يسمح بتصميم طرق التحكم واختيار المكونات الكهربائية وفقًا لمخطط العميل لتعزيز استقرار النقل.
ضوء الفحص
آلة تعبئة المياه SVW24-24-8
المواصفات:
الموديل | DJ-20 |
|---|---|
المادة | الفولاذ المقاوم للصدأ SUS304 |
استهلاك الطاقة | 1 × 40 واط |
الأبعاد | 800×130×300 ملم |
الاستخدام | لفحص الزجاجات المعبأة |
المكونات | يحتوي على أنبوبين ضوئيين يتم تثبيتهما على الناقل |
